Методика расчета параметров откатных ворот

Методика разработана компанией РОЛТЭК предназначена для выбора оптимальной системы откатных ворот производства компании РОЛТЭК.

Произведите расчеты для нескольких систем откатных самонесущих ворот. Выберите систему, удовлетворяющую вашим условиям.

1. Расчет габаритов откатных ворот

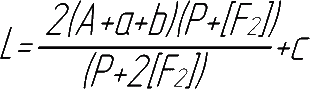

При расчете габаритов ворот используйте формулу:

где [F2] - максимально допустимая нагрузка на опору. При использовании комплеутющих РОЛТЭК необходимо учитывать технологические отступы:

Условные обозначения: P - вес створки, кг F1 - нагрузка, действующая на опору f, кг (весовая) F2 - нагрузка, действующая на опору t, кг (реакционная) L - длина створки, м А - ширина проезда, м I - минимальное расстояние между центрам опор, м a, b, c, d - технологические отступы, м

Максимально допустимые нагрузки на опоры:

2. Расчет минимально допустимого расстояния между центрами опор

Для удобства рекомендуем производить расчеты при помощи мобильного приложения «РОЛТЭК.Расчет»
